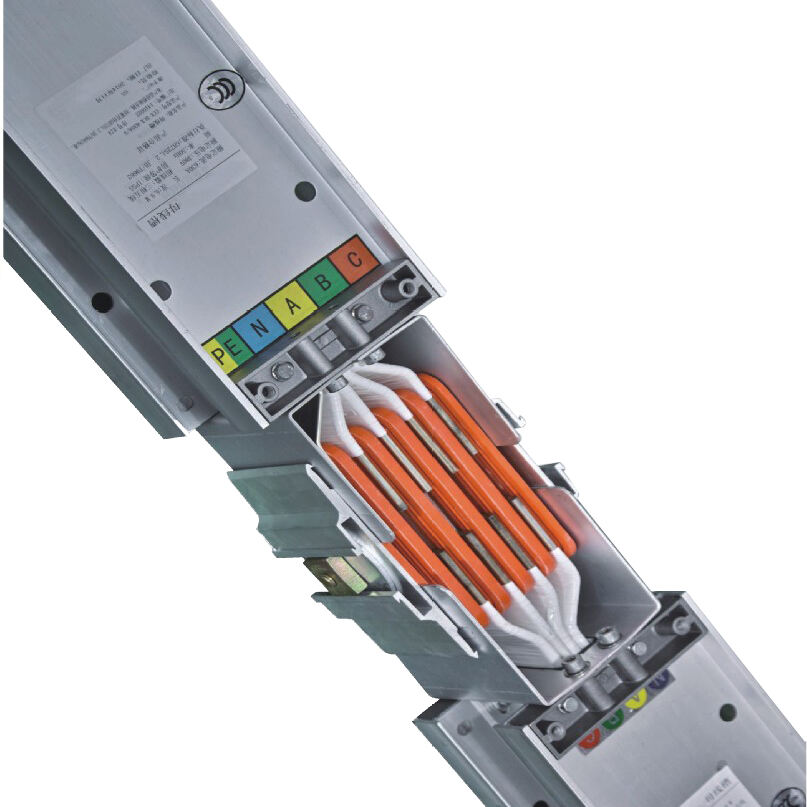

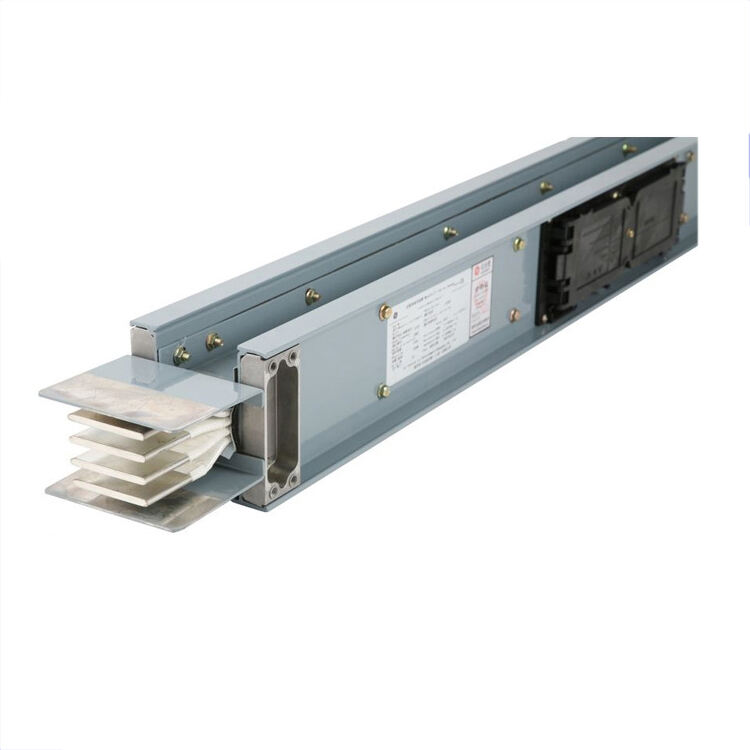

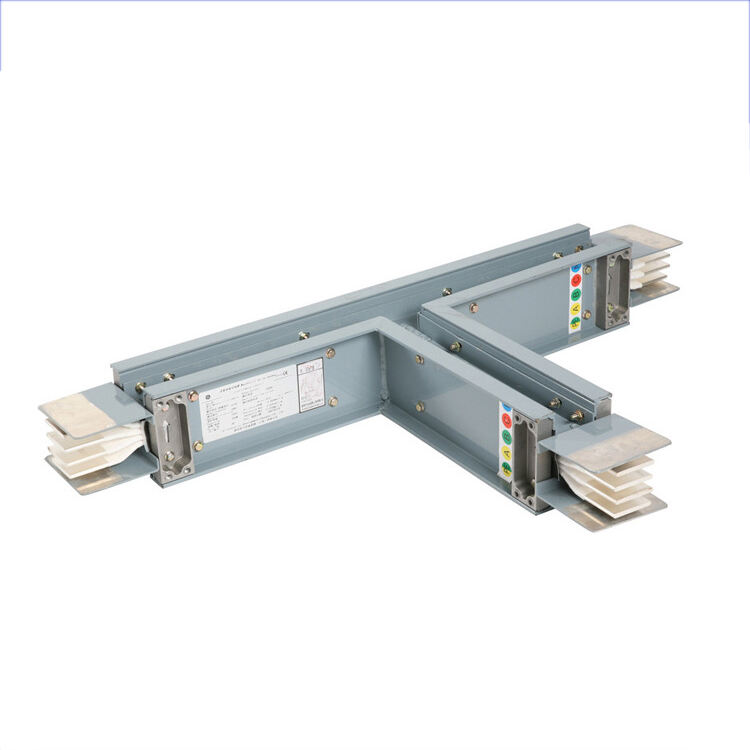

Sistem trunking busbar padat adalah peralatan distribusi daya yang terisolasi dengan rapat dan kompak, digunakan secara luas dalam sistem transmisi daya berarus besar dan bertingkat tinggi.
1. Menggunakan busbar tembaga atau aluminium murni (konduktivitas ≥ 98%), dengan arus nominal berkisar dari 250A hingga 6300A, memenuhi persyaratan distribusi daya kapasitas besar.
2. Dilengkapi desain dengan kerugian rendah, dengan efisiensi penghematan energi 10% hingga 20% lebih tinggi daripada kabel tradisional.
3. Memiliki tingkat perlindungan standar IP54 (tahan debu dan tahan percikan air), dan beberapa model dapat mencapai IP65/IP66 (tahan semprotan air dan tahan debu), cocok untuk lingkungan yang keras seperti kelembapan dan debu.

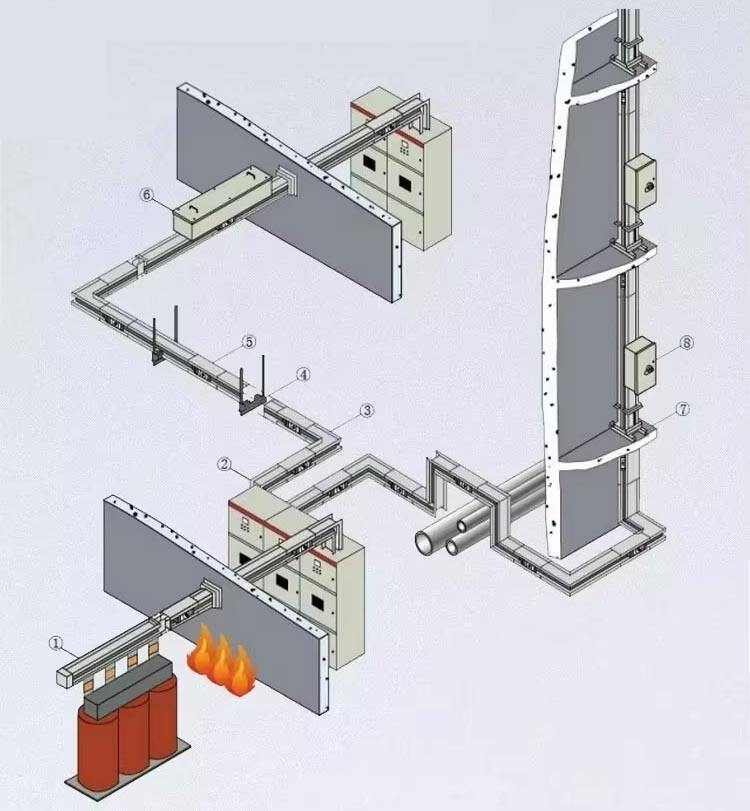

4. Bisa dipasang secara horizontal, vertikal, atau miring, mendukung pemasangan jarak jauh (jarak penyangga horizontal ≤ 2,5 meter, vertikal ≤ 3,6 meter), menyesuaikan dengan berbagai kebutuhan distribusi daya. Tidak ada bagian live yang terpajang, mencegah risiko sengatan listrik.
| Standar Implementasi | IEC/EN 60 439-6， GB7251.1 |
| Sistem | Tiga fase tiga kawat, Tiga fase empat kawat, Tiga fase lima kawat (dengan busbar PE terpisah), Tiga fase lima kawat (dengan casing sebagai PE) |
| Suhu lingkungan | -25/+40/+35 (Tipe Luar Ruangan -40/+40/+35) |
| Kelembapan Relatif | Tidak lebih dari 50% pada suhu maksimum 40℃, dan tidak lebih dari 90% pada 20℃. |
| Peringkat Perlindungan Terhadap Masuknya Benda Asing dan Air (IP) | IP54, IP66, IP68 |
| Tegangan Isolasi Tertinggi (Ui) | AC/ DC 1000V/800V |
| Tegangan Operasi Terukur (Ue) | AC1000V/690V |
| Frekuensi Terukur | 50/60HZ |
| Bahan Penyimpanan/Perawatan Permukaan | Paduan Aluminium/Coating Bubuk |
| Bahan Konduktor | Tembaga Berlapis Timah atau/Aluminium Berlapis Tembaga Berlapis Timah/Aluminium |
| Kategori Tegangan / Derajat Pencemaran | III/3 |
Tabel Parameter Sistem Busbar Tembaga
| Arus | Arus tahan singkat (ICW)KA | Arus puncak tahan (IPK)KA | Hambatan/m (MΩ) | Reaktans/m (MΩ) | Impedansi/m (MΩ) | Penurunan tegangan/m (V) | Dimensi keseluruhan Lebar(W)Tinggi(H) | Berat/m (kg/m) Sistem 4-kawat Sistem 5-kawat | ||
| 400 | 30 | 63 | 0.110 | 0.039 | 0.116 | 0.08 | 128 | 105 | 11.8 | 12.6 |
| 630 | 0.084 | 0.035 | 0.101 | 0.11 | 128 | 120 | 12.9 | 13.8 | ||
| 800 | 0.073 | 0.031 | 0.079 | 0.11 | 128 | 135 | 15.0 | 16.2 | ||
| 1000 | 50 | 105 | 0.060 | 0.028 | 0.086 | 0.18 | 128 | 155 | 17.2 | 18.7 |
| 1250 | 0.047 | 0.024 | 0.053 | 0.11 | 128 | 185 | 20.7 | 22.5 | ||
| 1600 | 65 | 143 | 0.033 | 0.020 | 0.039 | 0.11 | 128 | 225 | 27.6 | 30.2 |
| 2000 | 0.024 | 0.017 | 0.030 | 0.10 | 128 | 265 | 35.6 | 39.2 | ||
| 2500 | 0.018 | 0.014 | 0.023 | 0.10 | 128 | 335 | 45.9 | 50.7 | ||
| 3150 | 100 | 220 | 0.015 | 0.012 | 0.019 | 0.10 | 128 | 415 | 60.2 | 66.1 |
| 4000 | 0.011 | 0.009 | 0.014 | 0.10 | 128 | 525 | 76.3 | 84.0 | ||
| 5000 | 0.009 | 0.006 | 0.011 | 0.09 | 128 | 795 | 97.0 | 107.1 | ||
| 6300 | 120 | 264 | 0.007 | 0.004 | 0.008 | 0.09 | 128 | 655 | 124.5 | 127.6 |
Tabel Parameter Sistem Rel Bus Aluminium
Arus |
Arus tahan singkat (I CW)KA |
Arus puncak tahan (IPK)KA |
Hambatan/m (MΩ) |
Reaktans/m (MΩ) |
Impedansi/m (MΩ) |
Penurunan tegangan/m (V) |
Dimensi keseluruhan Lebar(W)Tinggi(H) |
Berat/m (kg/m) sistem 4-kabel sistem 5-kabel |
||
400 |
30
|
63 |
0.130 |
0.029 |
0.133 |
0.09 |
128 |
110 |
8.6 |
9.0 |
630 |
|
|
0.118 |
0.028 |
0.121 |
0.13 |
128 |
135 |
9.0 |
9.5 |
800 |
|
|
0.093 |
0.024 |
0.096 |
0.13 |
128 |
155 |
10.2 |
10.8 |
1000 |
50 |
105 |
0.065 |
0.020 |
0.068 |
0.12 |
128 |
175 |
12.7 |
13.5 |
1260 |
|
|
0.048 |
0.017 |
0.051 |
0.11 |
128 |
205 |
15.5 |
15.5 |
1600 |
|
|
0.036 |
0.014 |
0.039 |
0.11 |
128 |
245 |
19.2 |
20.6 |
2000 |
65 |
143 |
0.029 |
0.012 |
0.030 |
0.11 |
128 |
275 |
27.5 |
29.2 |
2500 |
|
|
0.022 |
0.009 |
0.024 |
0.10 |
128 |
315 |
33.1 |
35.5 |
3150 |
100 |
220 |
0.017 |
0.006 |
0.018 |
0.10 |
128 |
455 |
40.4 |
43.5 |
4000 |
|
|
0.013 |
0.004 |
0.013 |
0.09 |
128 |
545 |
46.9 |
54.2 |
